V-Nut fräsen
Gehrungsfräsmaschine für die Fertigung von Korpussen, Gehäusen & Türzargen
Reibungslose Bearbeitungsprozesse und herausragende Präzision beim V-Nut fräsen sind die Markenzeichen der Gehrungsfräsmaschinen von LEHBRINK. Die hochqualitativen Anlagen arbeiten stationär oder im Durchlauf und sind je nach Produktlinie für die industrielle Serienproduktion, auch in Losgröße 1, ausgelegt.
Beste Voraussetzungen bieten die Bearbeitungszentren für die Möbelherstellung, den Bau von Korpussen oder Gehäusen, sowie die Fertigung von Türzargen. Für nachfolgende Vorgänge wie Verleimen und Pressen lassen sich die Maschinen mit weiteren Lösungen von LEHBRINK kombinieren.
Holzbearbeitungsmaschinen von LEHBIRNK ermöglichen individuelle Lösungen nach Kundenwunsch:
- Industrielle Serienproduktion auch in Losgröße 1
- Zuverlässige Präzision
- Höchste Verfügbarkeit, reibungslose Prozessabläufe
- Nahtlose Kombination mit nachfolgenden Fertigungsverfahren
- Gehrungsfräsen im Längs- oder Querdurchlauf
- Je nach Ausführung geringe bis keine Rüstzeiten (Losgröße 1)

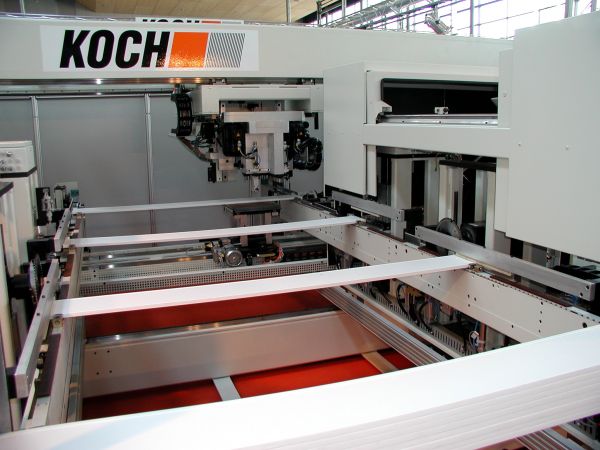

V-Nut fräsen im Längsdurchlauf
Die Foldingfräse besteht je nach Anforderung zum Beispiel aus einer Besäumsäge, einer Profiliersäge und einer Gehrungssäge, welche die Werkstücke beim V-Nutfräsen im Längsdurchlauf in einem kontinuierlichen Prozess bearbeiten. Der solide und stabile Aufbau der Foldingfräse garantiert höchste Präzision und Qualität der Bearbeitung.
Folgende Arbeitsschritte können in der Maschine beim V-Nut Fräsen im Längsdurchlauf umgesetzt werden:
- Besäumen der Werkstückkanten und egalisieren der Oberfläche
- Gehrung links & rechts
- Je nach Werkstoff (z.B. Melamin) mit Vorritzeinrichtung
- Tape-Applikator zur Stabilisierung der V-Nut
- Zentriernuten und Leimtaschen fräsen

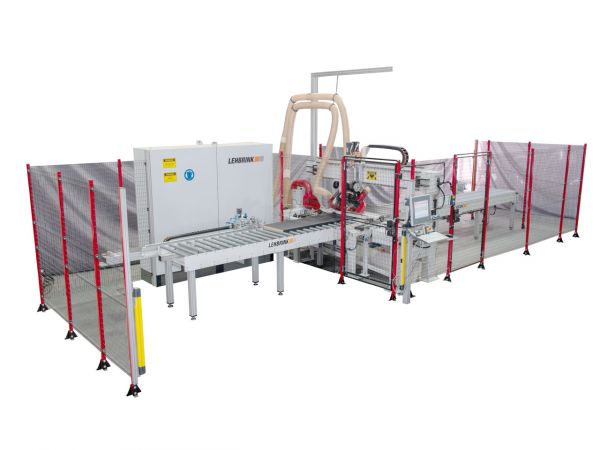

V-Nut fräsen im Querdurchlauf
Die Foldingfräse besteht aus einer hochwertigen Gehrungssäge, welche das V-Nut Fräsen im Querdurchlauf durch bewegliche Aggregate ausführt. Dafür fahren die Werkzeuge präzise über das Werkstück und machen damit eine optimale Bearbeitung möglich.
Folgende Arbeitsschritte können in der Maschine beim V-Nut Fräsen im Querdurchlauf umgesetzt werden:
- Gehrung fräsen
- Je nach Werkstoff (z.B. Melamin) mit Vorritzeinrichtung
- Tape-Applikator zur Stabilisierung der V-Nut
Klebebandauftragen
Mithilfe des Tape-Applikators wird ein Klebeband aufgetragen, welches das Werkstück während des Verleimprozesses stabilisiert und als Faltscharnier fungiert. Damit wird eine exakte Positionierung beim Verleimen sichergestellt. Weitere Alternativen sind hier eine flexible Beschichtung oder ein Positionier-Profil
Nutfalte Positionierprofil trending_flat Tape-Applikator trending_flat
Klebe- und Faltanlage
Nach dem Einbringen der V-Nut in das Werkstück, wird es in die Verleimpresse transportiert, in der es automatisch zu einem Korpus gefaltet wird. Der Holtmelt-Kleber wird durchgängig oder intermittierend auf die Nut aufgetragen, um eine exakte Mengensteuerung zu gewährleisten. Zusätzlich wird über eine PVAc Sprüheinheit eine feine Leimmenge in den Boden des Profils gesprüht. So ist der optimale Halt des Korpus garantiert.
In der Faltanlage wird das Werkstück von einer linken und einer rechten elektromotorisch betätigten Falteinrichtung mit angetriebenen Riemen automatisch zu einem Korpus gefaltet. So wird ein seitliches Verschieben der Teile verhindert, damit in der Pressstation ein optimales Endergebnis erzielt werden kann.
Konzepte für Maschinen und Anlagen
Wir bieten für jede Anforderung das passende Konzept. Alle unsere Maschinen und Anlagen werden nach Ihren Wünschen und Vorgaben gefertigt!
